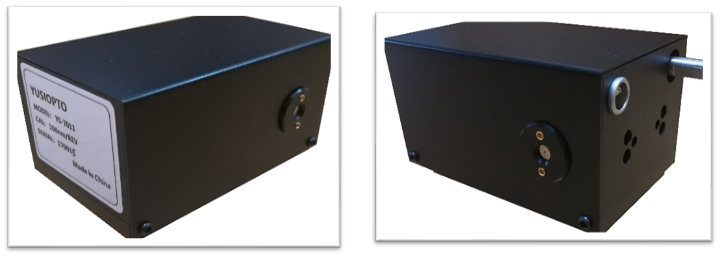

YS-7011单色仪

1. 用途

光栅单色仪是将复合光分为单色光的仪器，作为各种光谱仪器、分析测试仪器以及单色光源的核心分光部分，用于物质的定量和定性分析、光源特性、溶液的浓度、光的生物效应和透明物质的光学特性等检测、分析及研究工作，广泛地应用于化学、食品、制药、冶金、造纸、建筑、材料、仪器仪表、环境保护等领域以及大专院校和科研机构等。

2. 主要性能指标

                               波长范围：800nm-2000nm

                               波长准确度：±0.2%λ(nm)

                               波长重复性：±0.15%

                              外形尺寸：106×63×64mm³

                              丝杆分度：100nm/周

3. 光学系统工作原理

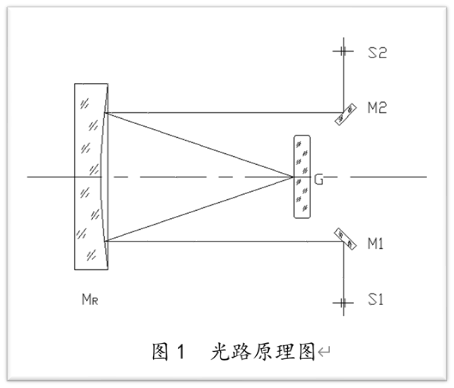

如图1，入射到光栅单色仪的自然光或复色光，经入射狭缝S₁后投射到平面反射镜M₁上,经球面镜M_R反射后的平行光束通过光栅G分光后，不同波长的光束以不同的衍射角投向球面反射镜M_R，经平面镜M₂成像于出射狭缝S₂上，从而得到一系列的光谱。

当光栅旋转时，可以在狭缝处得到光谱纯度高的不同波长的单色光束。这样单色仪就起到了将入射的复色光分解成一系列独立的单色光的作用。

4. 单色仪的安装

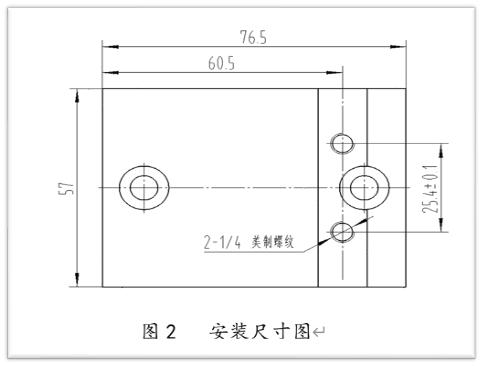

    单色仪底板上有2-1/4美制螺纹孔，方便固定单色仪（见图2）。

5. 使用方法及注意事项

A.   该仪器为单一分光系统，不含光源、探测器以及驱动控制部分。

B.   用联轴器将步进电机与单色仪丝杆轴连接在一起，并固定牢固。

C.   将光源光束垂直照射在入射狭缝上，并且均匀充满整个狭缝。将探测器安装在出射狭缝上即可。

E.   本仪器属精密光学产品，在产品出厂前已调整好工作状态，非专业人员不得打开拆卸，以免污染、损坏光学件。
